Kotłownie

Produkujemy automatyczne jednostki grzewcze TYP SWD, SWD-H o mocy od  200 kW do 3000 kW na ciepłą wodę pracujące w systemie otwartym, zamkniętym oraz wytwornice pary SPDs od 510kg/h do 3099kg/h. Do jednostek grzewczych doprojektowywane są indywidualnie urządzenia  m.in. podłogi hydrauliczne w silosach trocin, przenośniki ślimakowe,  zgarniakowe, systemy odprowadzania spalin oraz kominy.

Dzięki doskonale opracowanym systemom automatycznego sterowania, nasze urządzenia charakteryzują się wysoką bezawaryjnością.

Jednostka grzewcza SWD składa się z następujących elementów:

  • wymiennika
  • paleniska ze stałym rusztem żeliwnym, w którym możemy spalać paliwo suche jak i mokre do 60% wilgotności, trociny lub trociny i zrębki do 3cm w stosunku 50% / 50%.
  • przenośnika(ów) ślimakowych podających paliwo do paleniska
  • zbiornika przypaleniskowego z dolnym i górnym czujnikiem poziomu paliwa o pojemności ~1,0mᶟ



Dane techniczne

Podstawowe wymiary zespołów do spalania trocin SWD 200-2000



  SWD-200 SWD-350 SWD-600 SWD-750 SWD-950 SWD-1200 SWD-1600 SWD-2000
A 1300 1500 2000 2200 2200 2200 2300 2300
B 1700 2000 2500 3000 3000 3000 3450 3900
C 2550 3100 3600 3800 3800 3800 3900 3900
D 3200 3200 3200 3200 3200 3200 3000 3000
H 2750 3000 3000 3250 3500 3550 3900 4000
H1 1350 1600 1550 1750 1750 1750 2150 2150

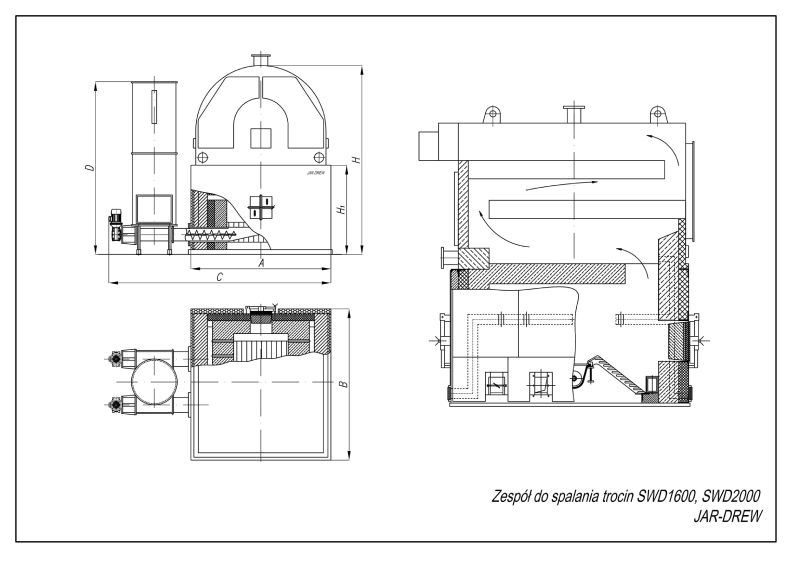

schemat 1



schemat 2





Jednostka grzewcza SWD-H składa się z następujących elementów:

  • wymiennika
  • paleniska z rusztem ruchomym w którym możemy spalać paliwo suche jak i mokre do 60% wilgotności, trociny i zrębki do 10cm
  • hydraulicznej szuflady podającej do paleniska
  • zbiornika przypaleniskowego z czujnikiem poziomu paliwa o pojemności ~0,35mᶟ

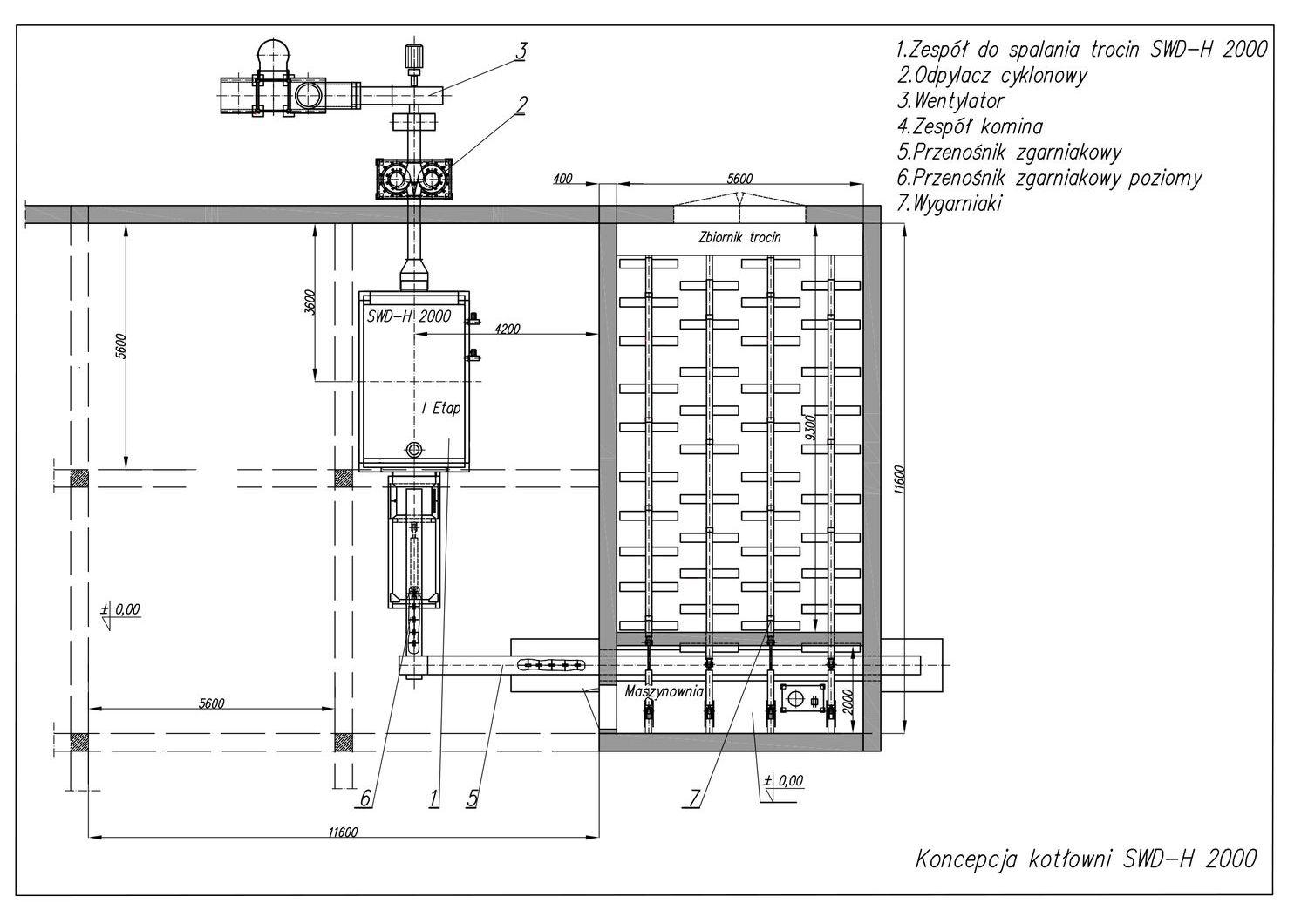

Podstawowe wymiary zespołów do spalania trocin SWD-H 750-3000



  SWD-H 750 SWD-H 950 SWD-H 1200 SWD-H 1600 SWD-H 2000 SWD-H 2500

SWD-H 3000

A 2500 2500 2500 2500 2500 2500 2500
B 6200 6200 6200 6600  7200   7700   8300
H 4700 4800 5100 5500  5900  6000   6400
H1 3100 3100 3100 3700  3800  3900   4000

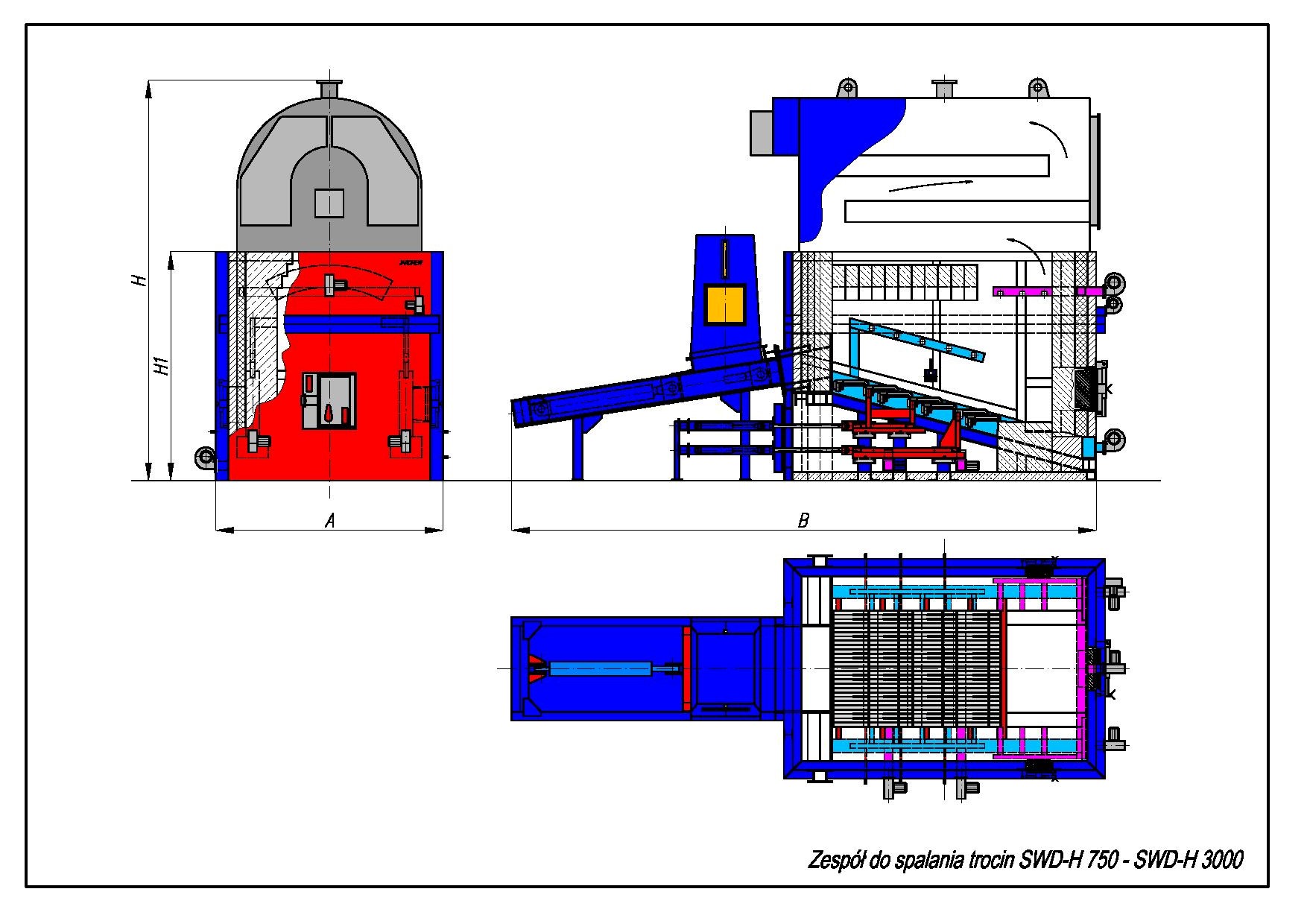

 schemat kolorowy



Podstawowe parametry techniczno-eksploatacyjne kotłów wodnych SWD 200-3000



  SWD-200 SWD-350 SWD-600 SWD-750 SWD-950 SWD-1200 SWD-1600 SWD-2000 SWD-2500 SWD-3000
Moc znamionowa kotła (kW) 200 350 600 750 950 1200 1600 2000 2500 3000
Powierzchnia ogrzewalna (m2) 9,6 16,8 32 41 53 62 83 101 152 183
Max. ciśnienie robocze (bar) 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5
Max temperatura pracy (°C) 100 100 100 100 100 100 100 100 100 100
Temperatura spalin wlotowych do kotła odzysknicowego 1300 1300 1300 1300 1300 1300 1300 1300 1300 1300
Przepływ spalin (nm³/S) 0,21 0,38 0,7 0,8 1 1,3 1,7 2,1 2,5 2,8
Wymagany ciąg w dymnicy (Pa) 300 320 350 350 350 360 370 400 450 500
Pojemność wodna kotła () 1,5 2 3,4 4,2 5,4 5,7 5,9 6,6 13,5 15,26
Masa kotła bez paleniska (kg) 1900 2500 3300 4500 4900 5300 5700 6900 8100 9600





Sterowanie

Sterowanie zespołem do spalania trocin typ SWD, SWD-H zostało opracowane z wykorzystaniem know-how własnych pracowników. Szafa sterownicza wyposażona jest w automatykę pozwalającą na kontrolę i regulację urządzeniami:

  • temperatury wody na wyjściu z kotła,
  • podciśnienia – w komorze spalania,
  • alarmu w przypadku braku paliwa i awarii innych urządzeń,
  • czujnika ograniczającego temperaturę paleniska,
  • załączenie i wyłączenie systemu podawania paliwa.


Proponujemy dwa systemy sterowania:

  •  z dotykowym panelem sterowniczym z możliwością zdalnego sterownia kotłem



system sterowania



  • z panelem sterowniczym umożliwiającym kontrolę i zmianę parametrów tylko w kotłowni.

panel ze zmianą parametrów



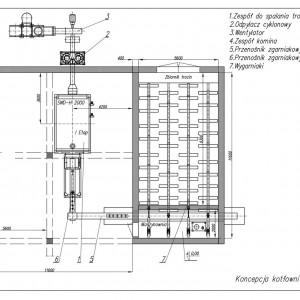

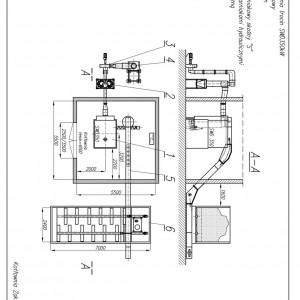

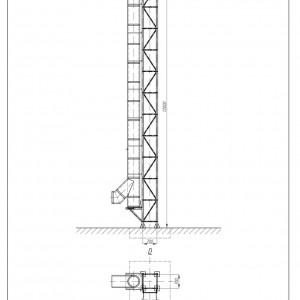

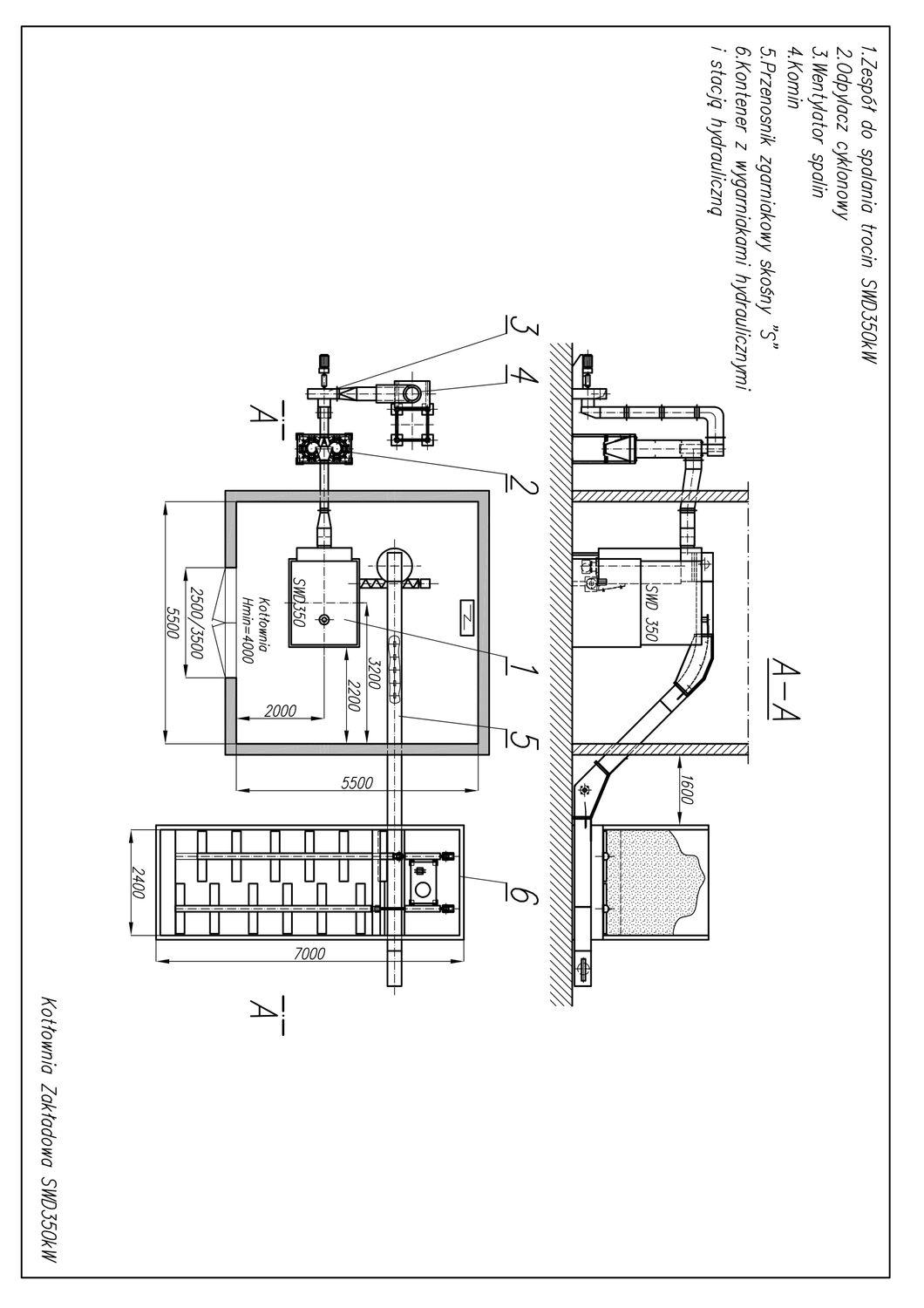

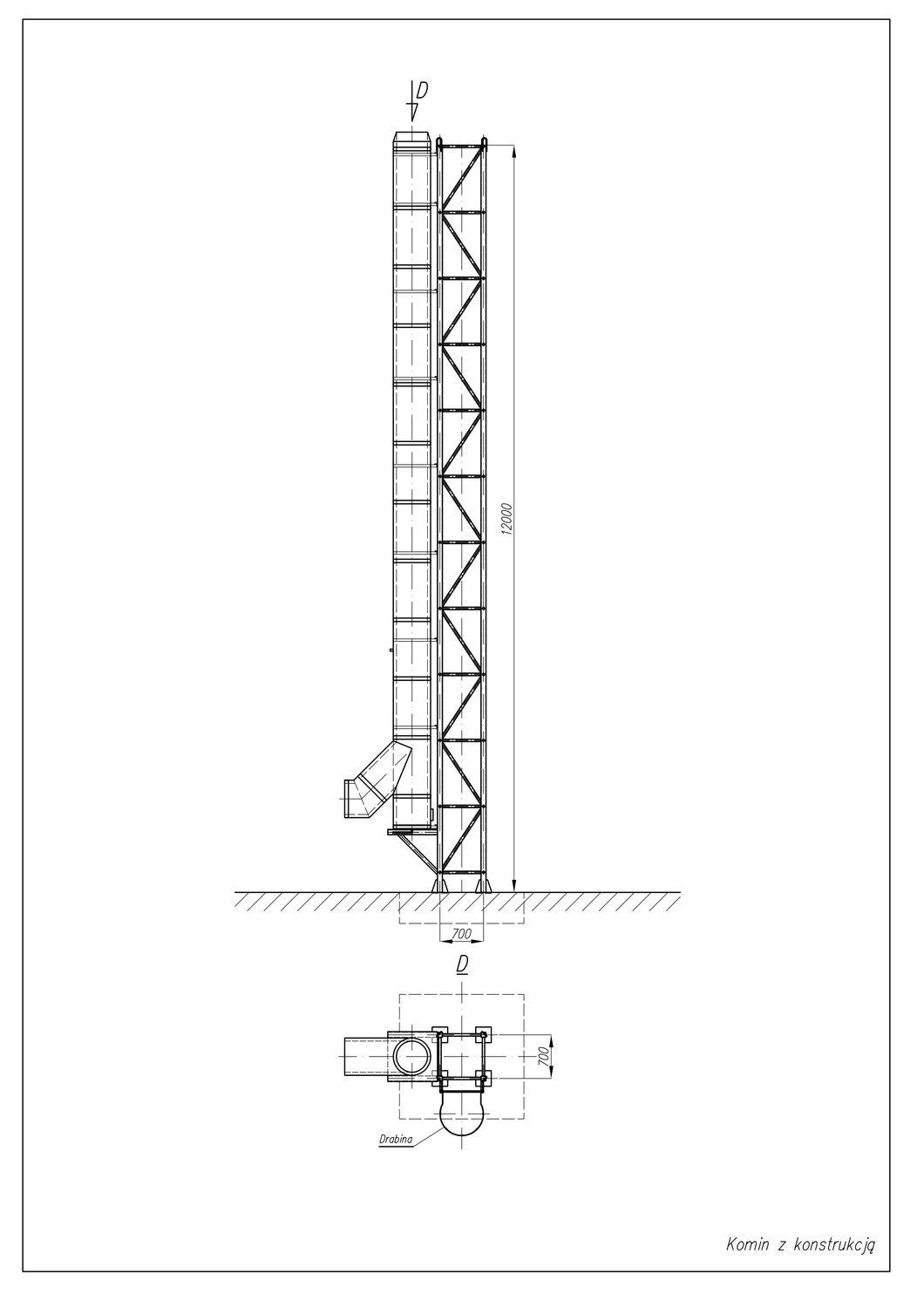

Projekty

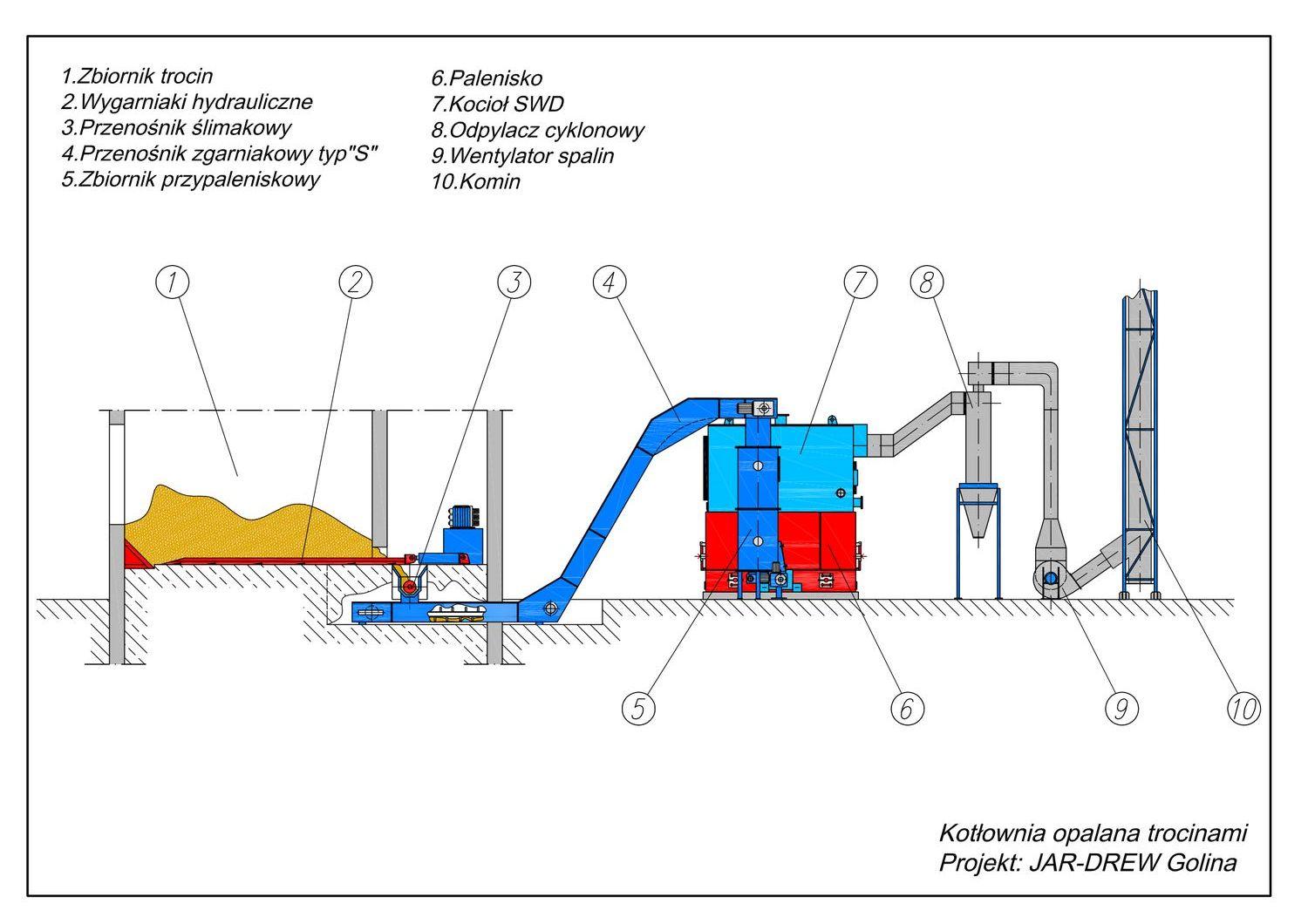

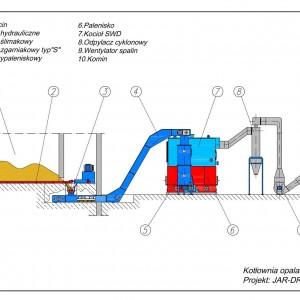

Rysunek techniczny kotłowni 16

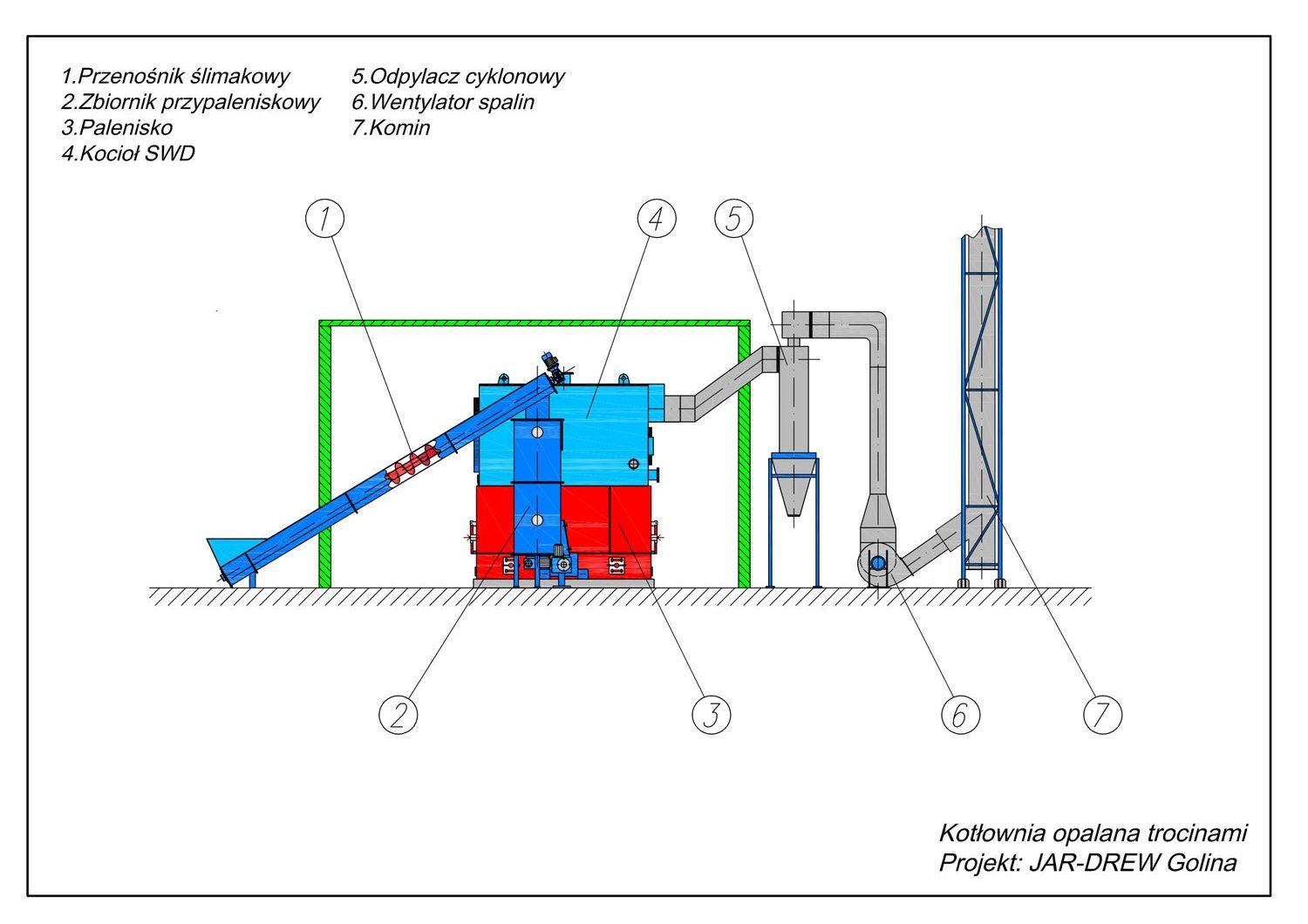

Rysunek techniczny kotłowni 9

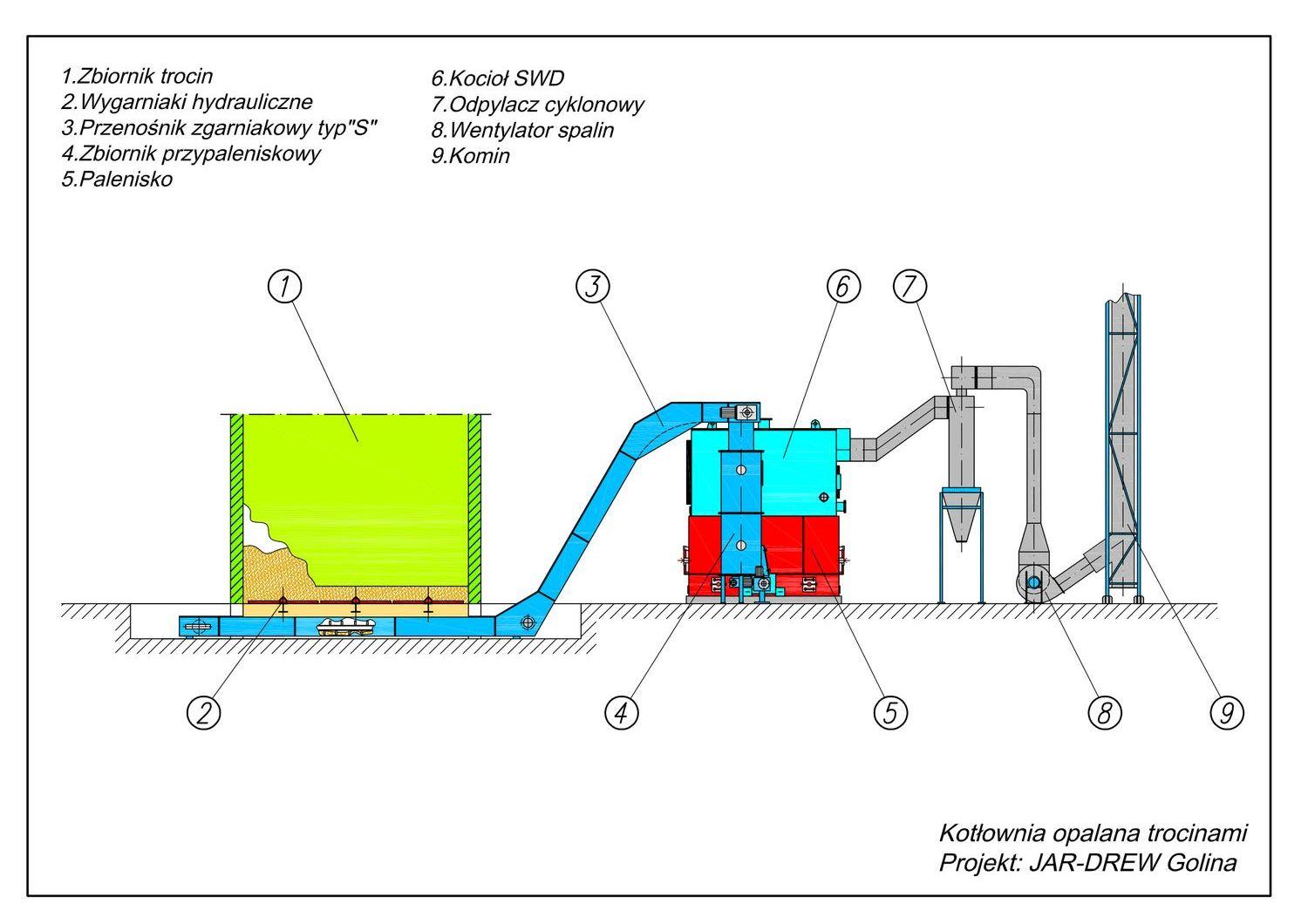

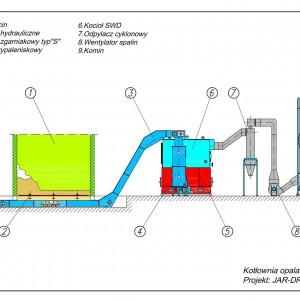

Rysunek techniczny kotłowni 10

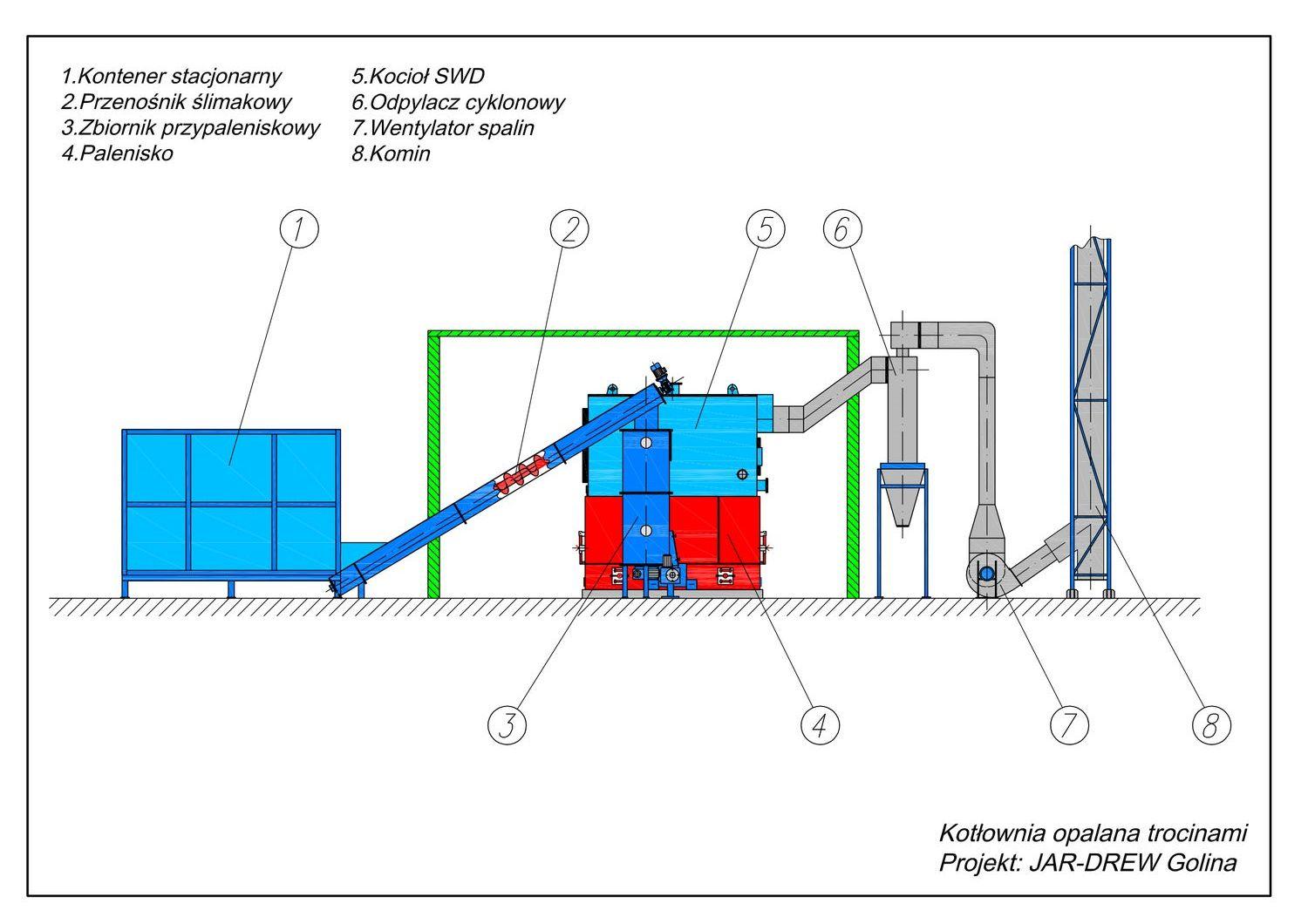

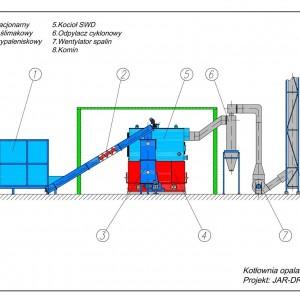

Rysunek techniczny kotłowni 17

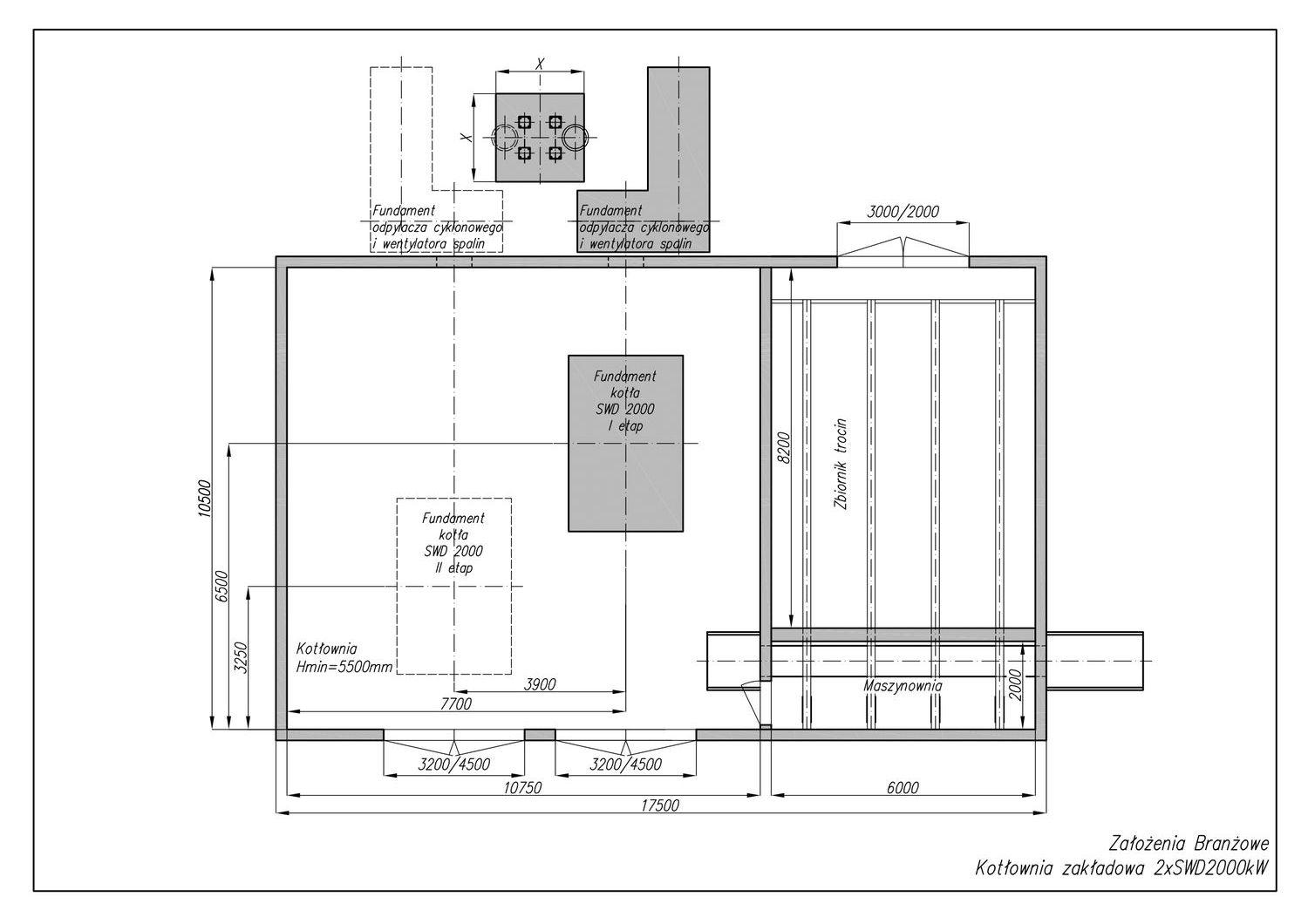

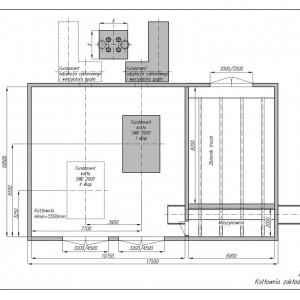

Rysunek techniczny kotłowni 1
Rysunek techniczny kotłowni 2

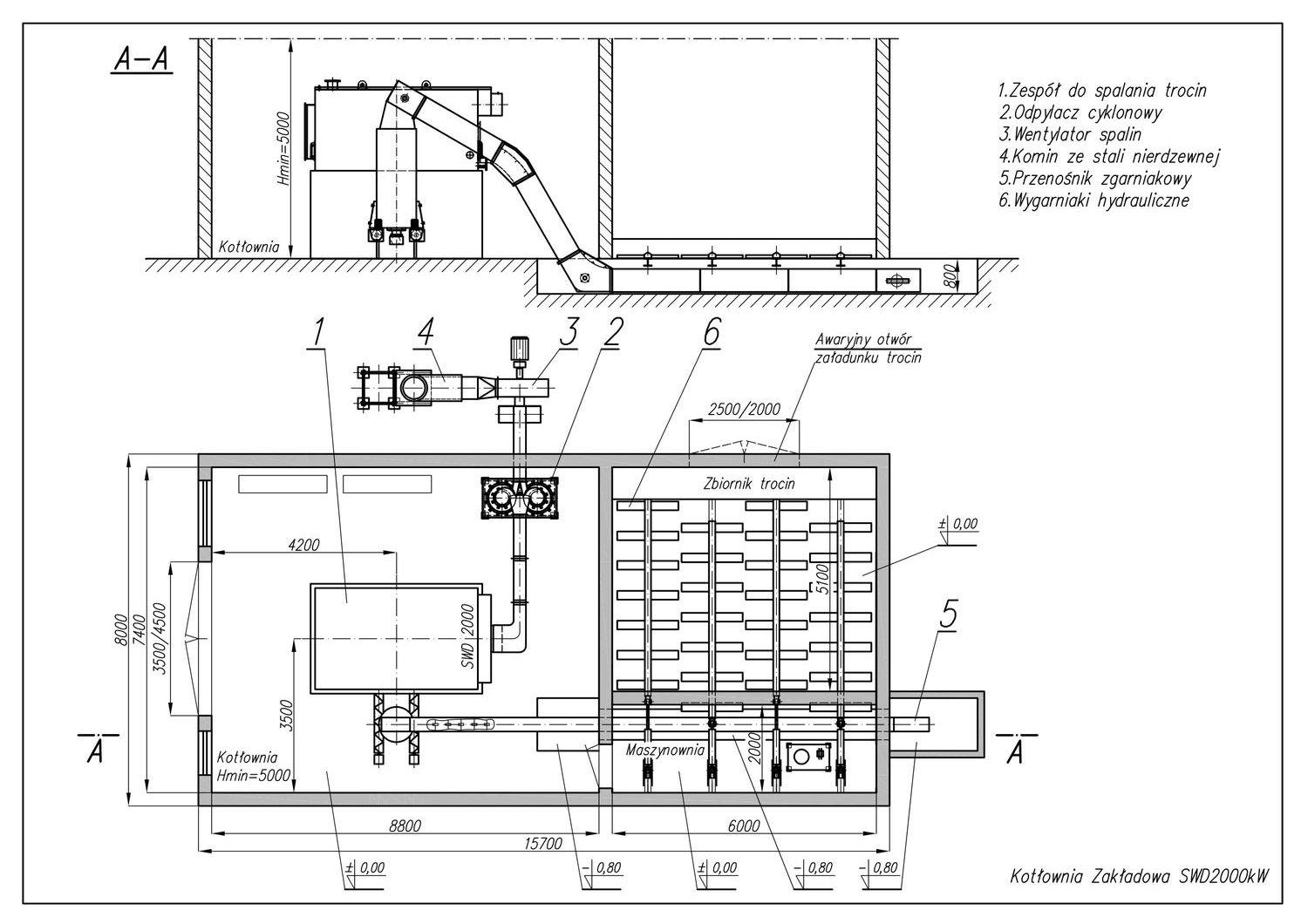

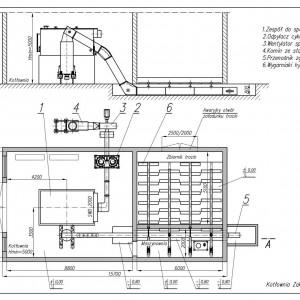

Rysunek techniczny kotłowni 3

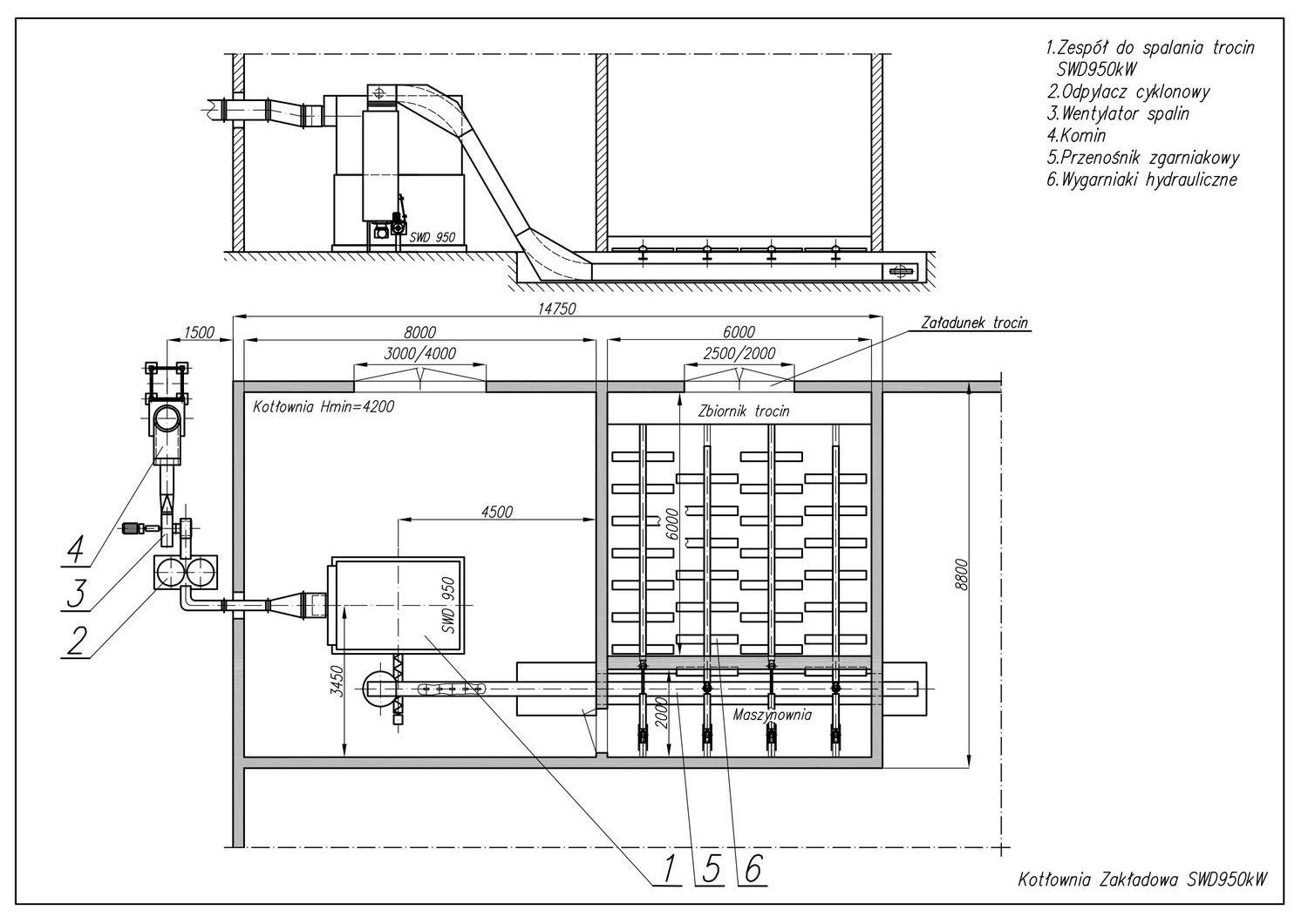

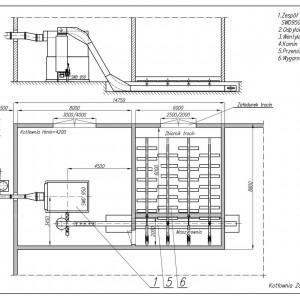

Rysunek techniczny kotłowni 5

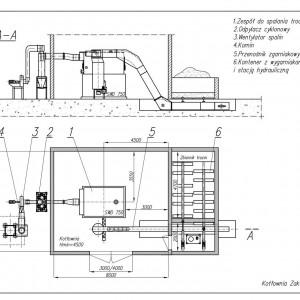

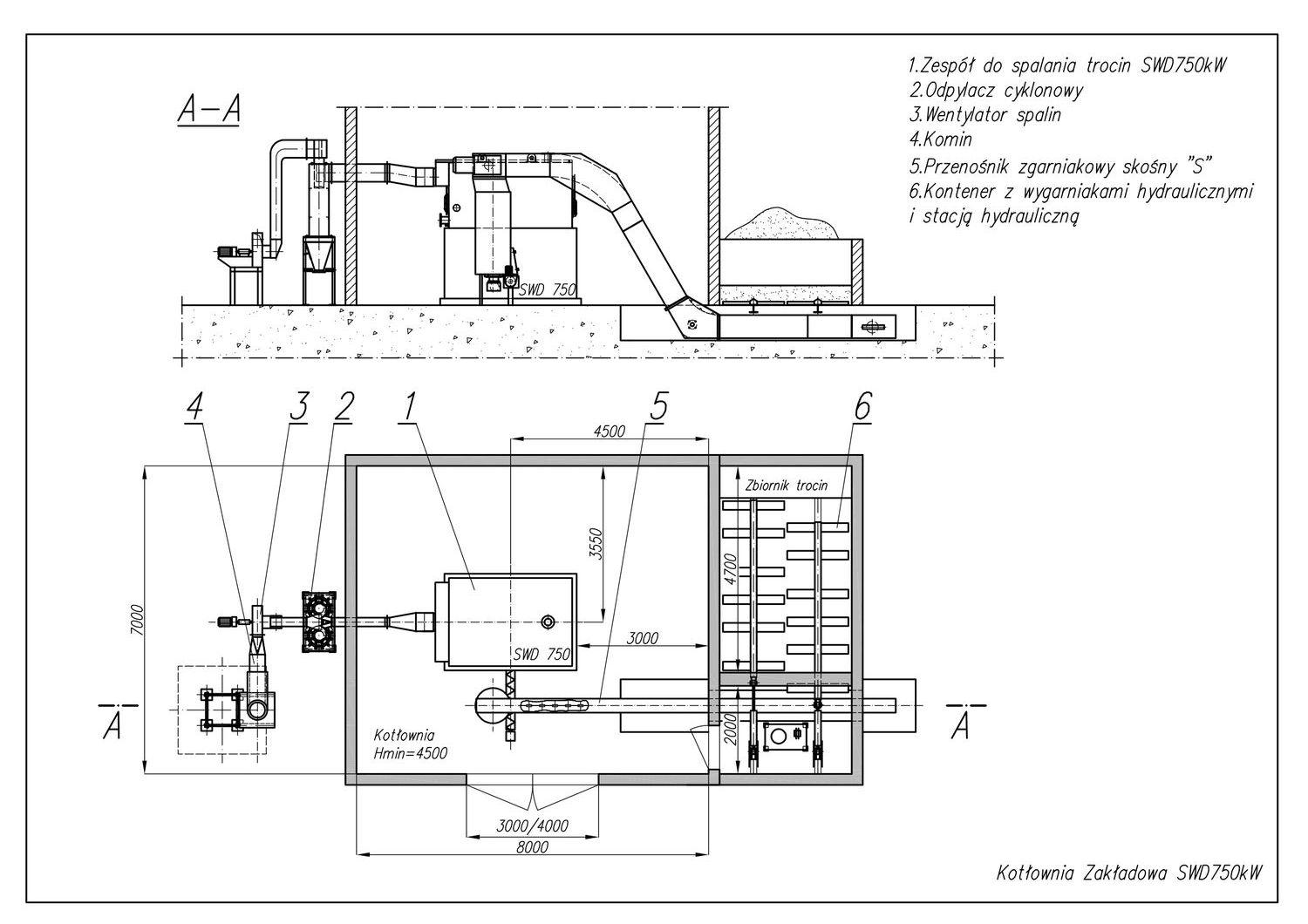

Rysunek techniczny kotłowni 7

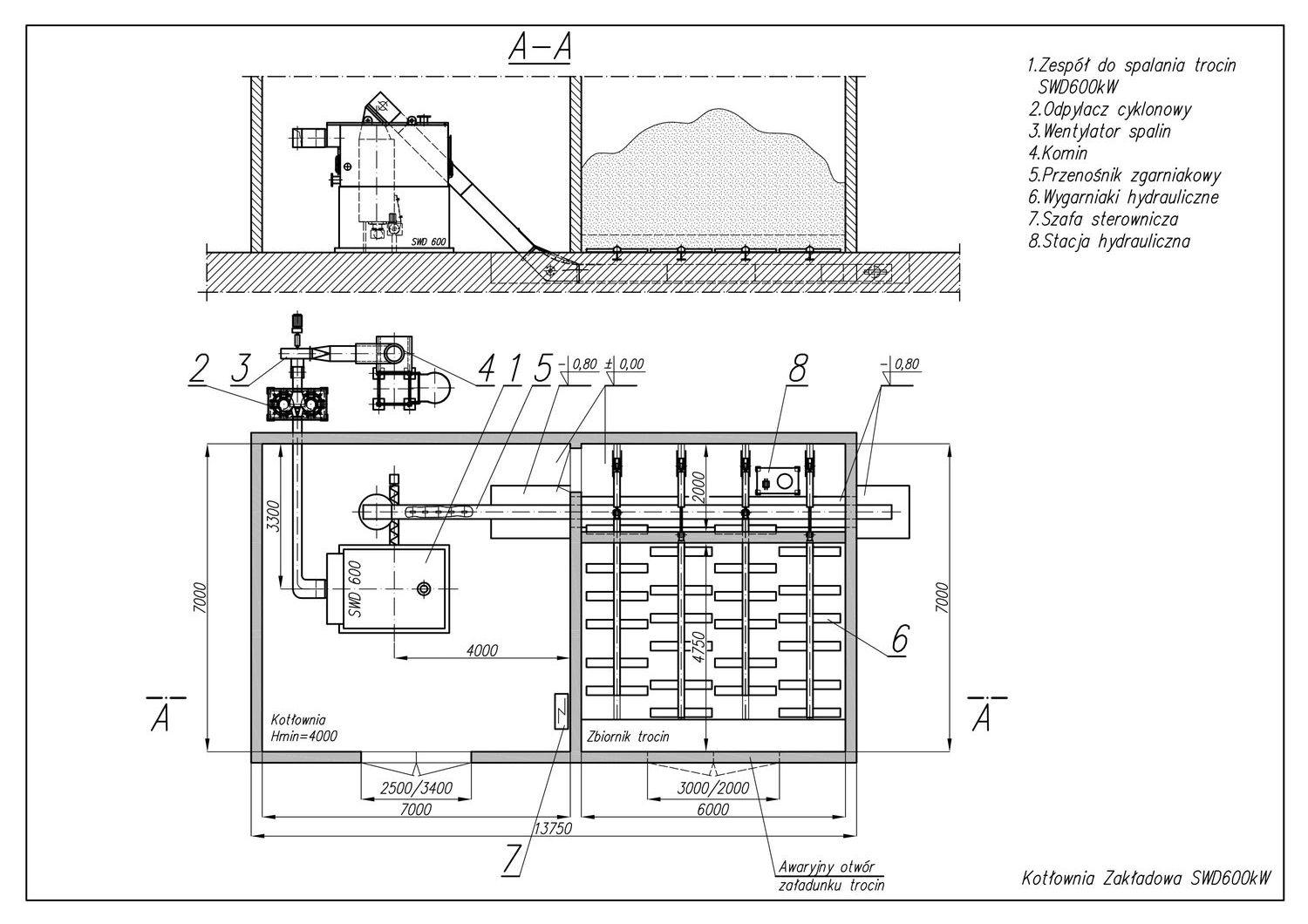

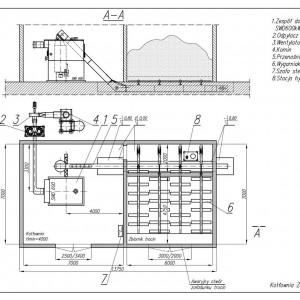

Rysunek techniczny kotłowni 6

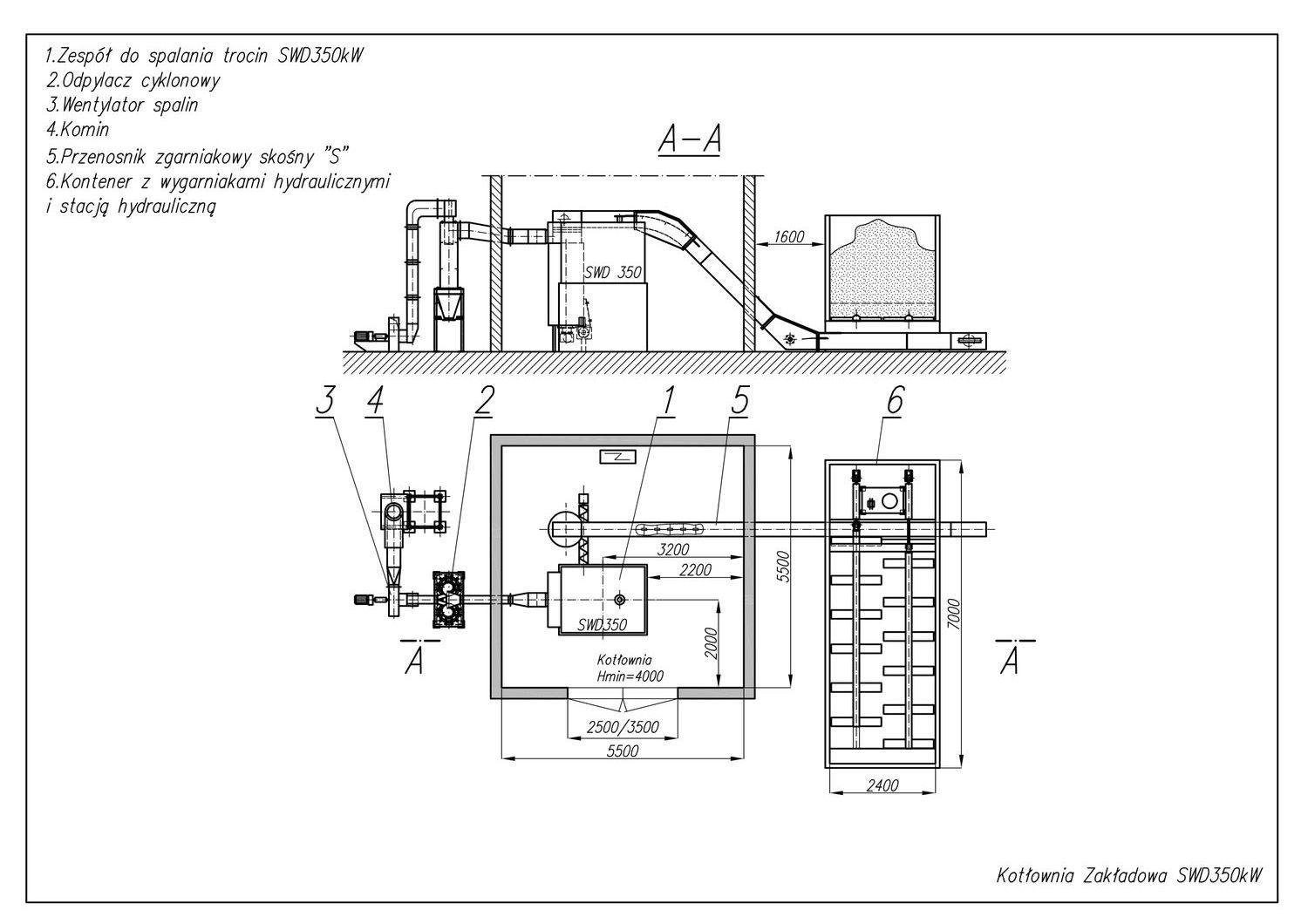

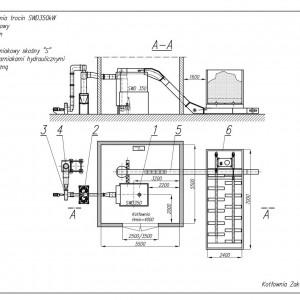

Rysunek techniczny kotłowni 8

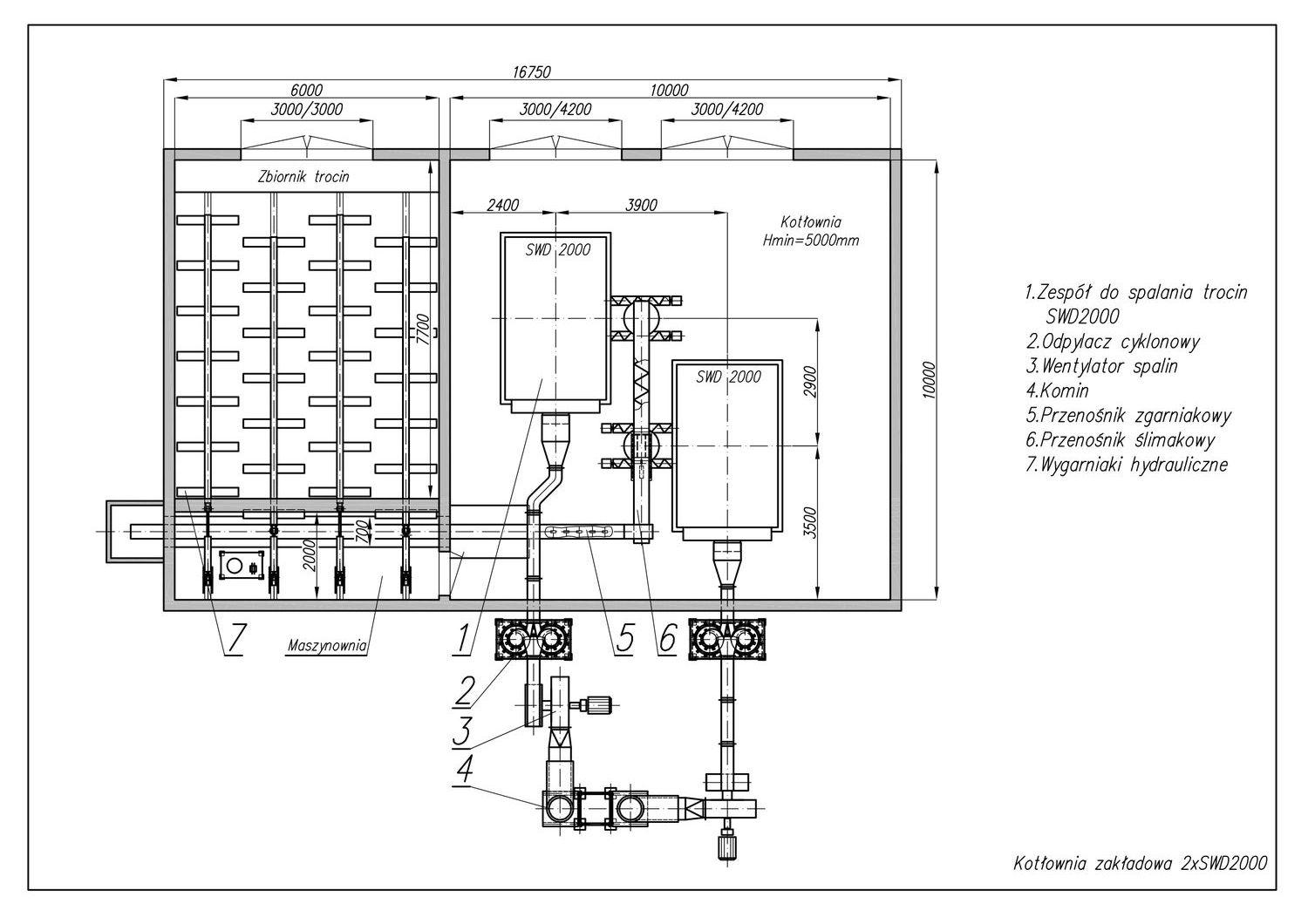

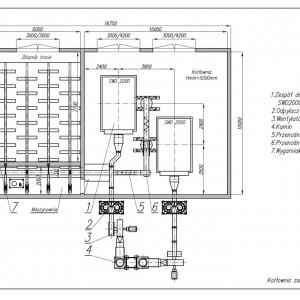

Rysunek techniczny kotłowni 11

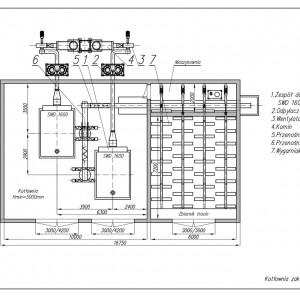

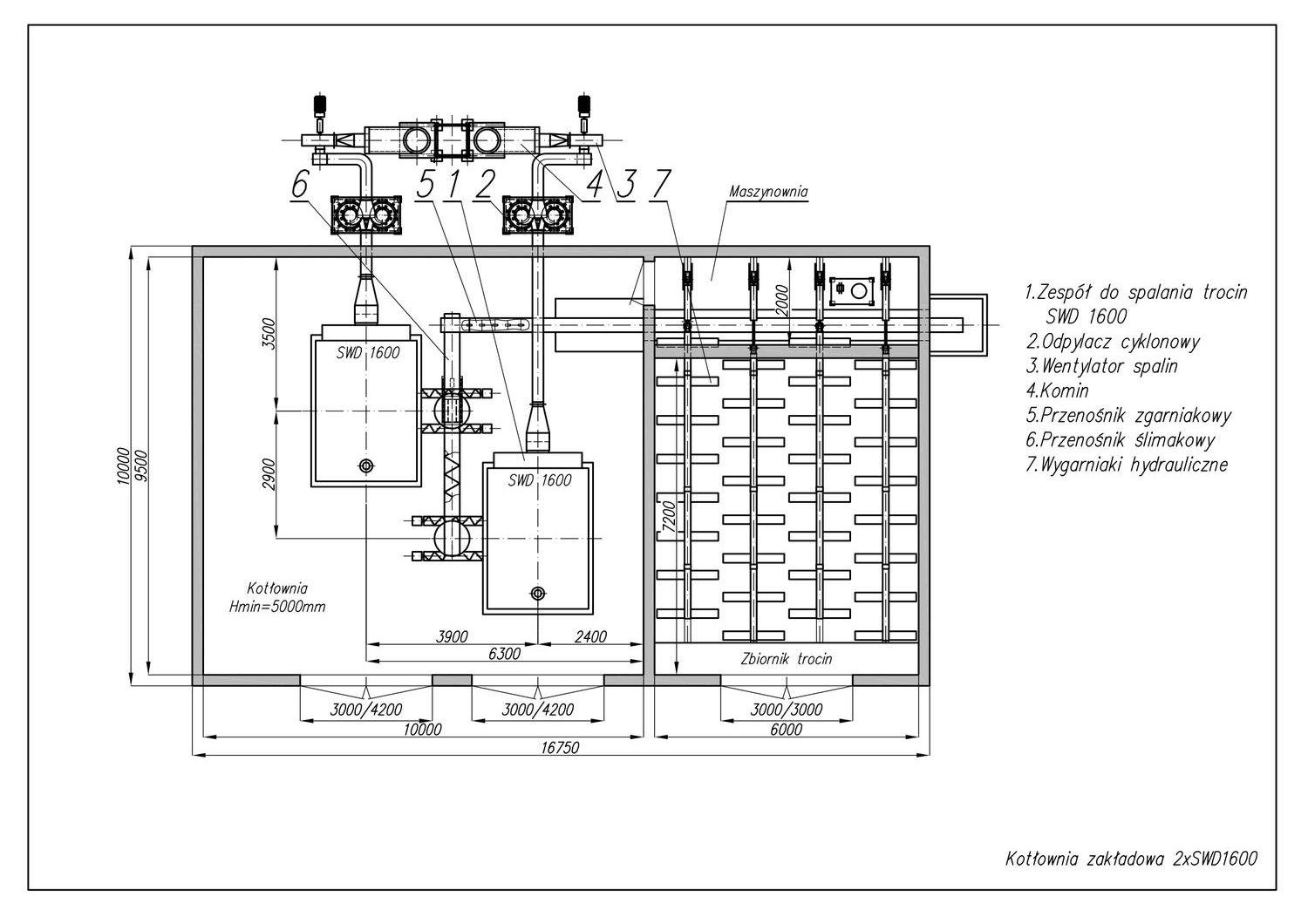

Rysunek techniczny kotłowni 13

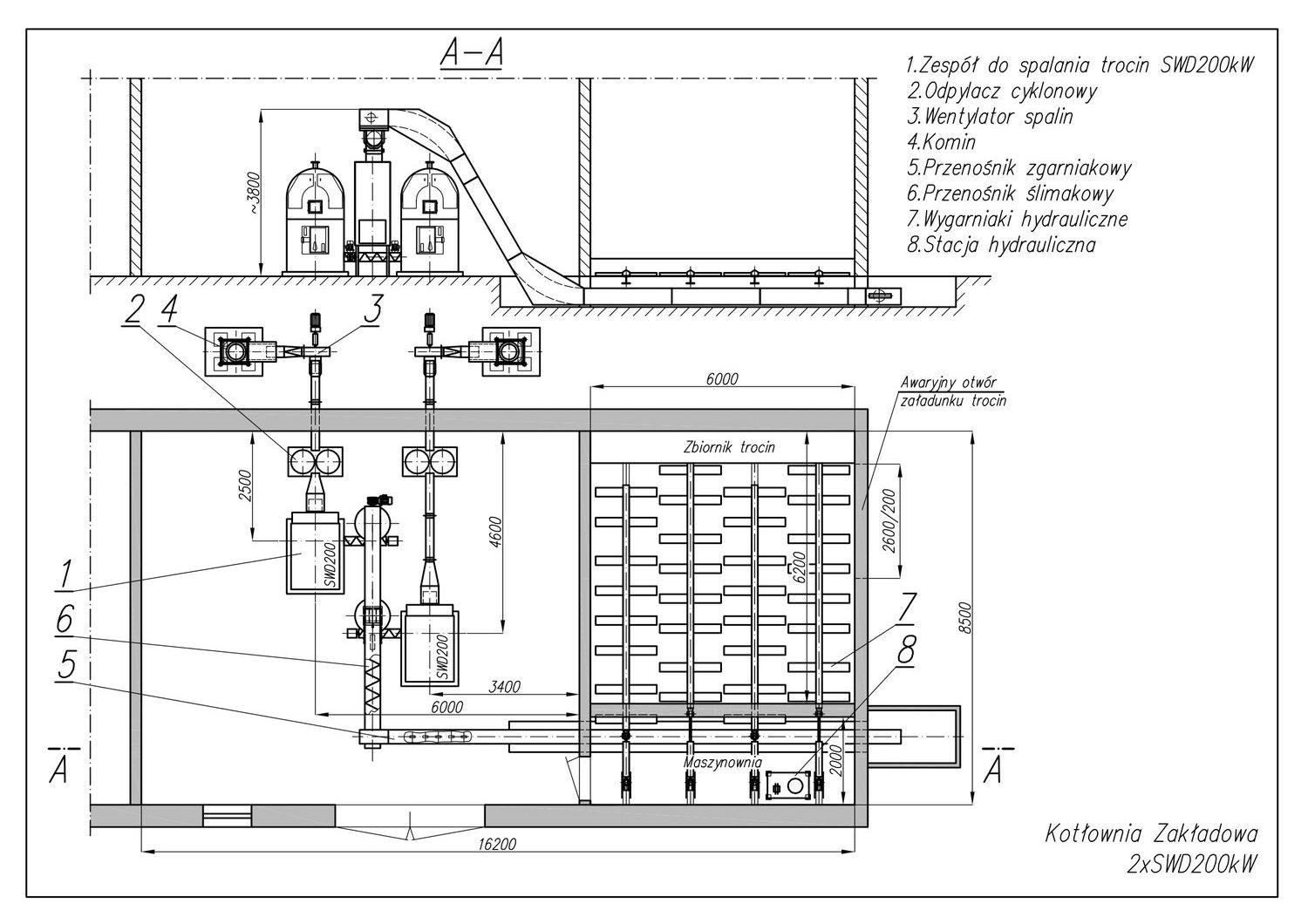

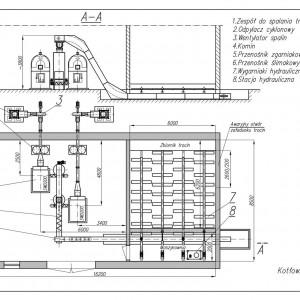

Rysunek techniczny kotłowni 12
Rysunek techniczny kotłowni 18

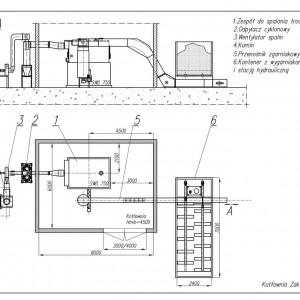

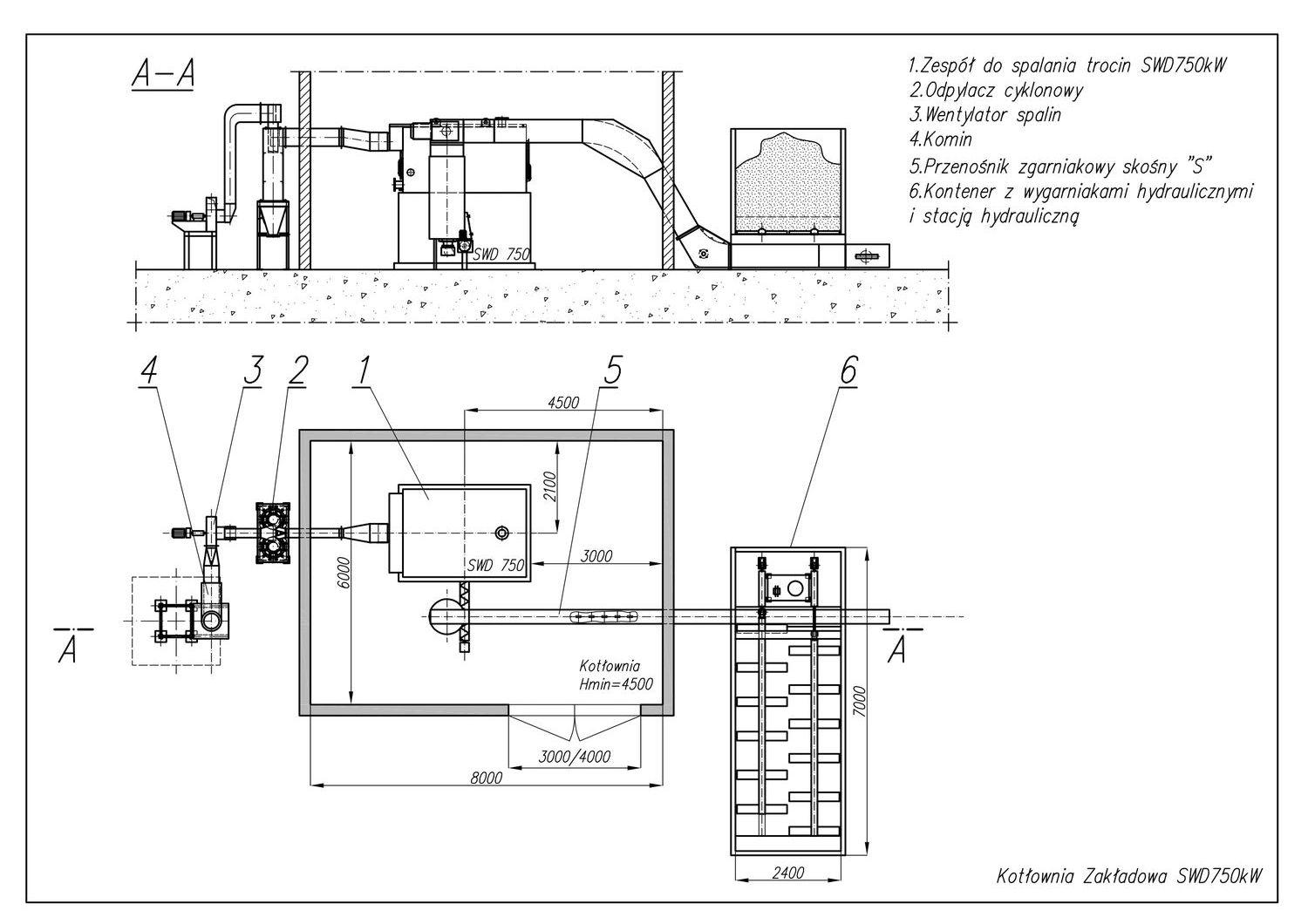

Rysunek techniczny kotłowni 4
Rysunek techniczny kotłowni 19

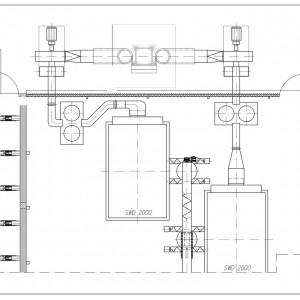

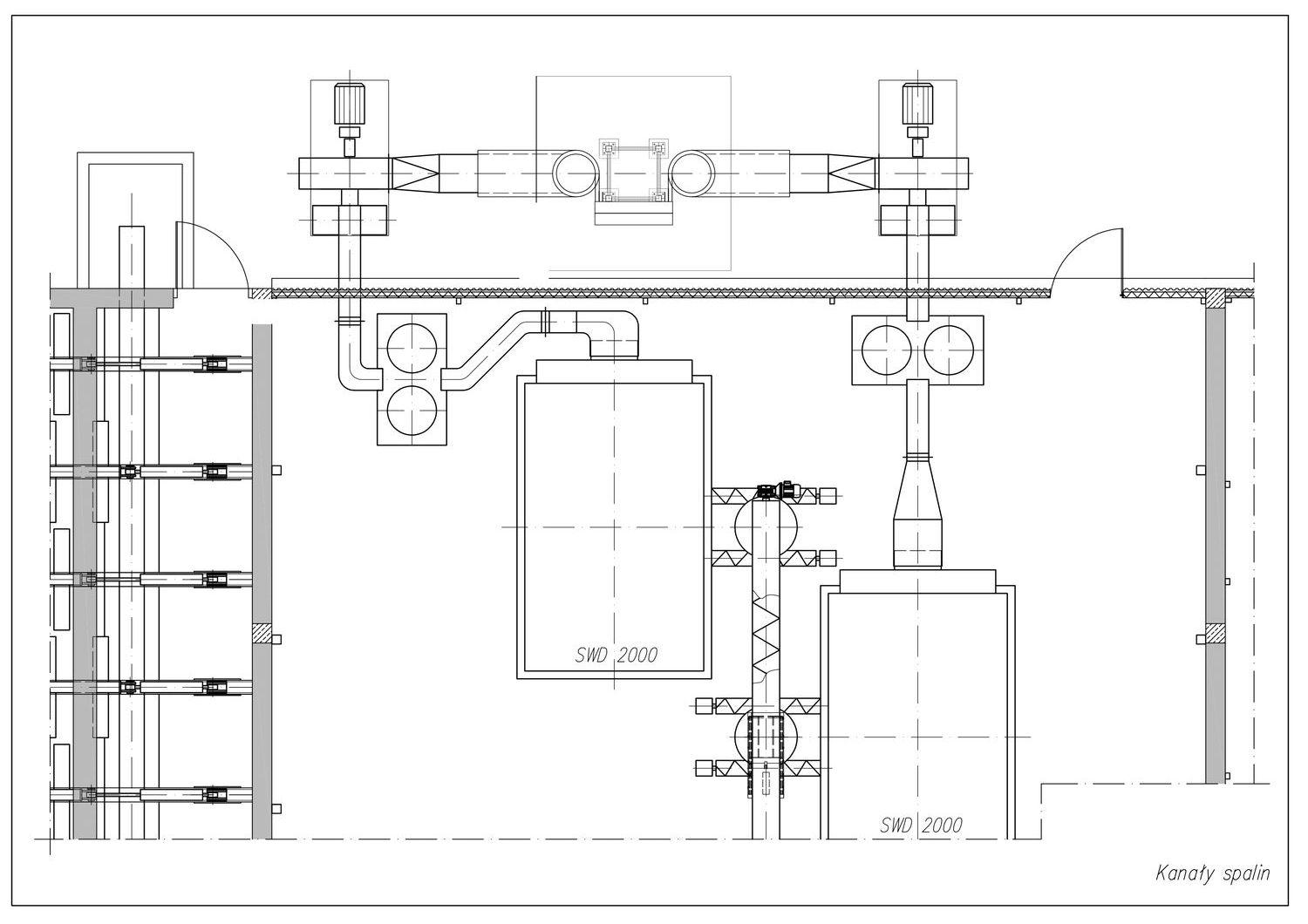

Rysunek techniczny kotłowni 15

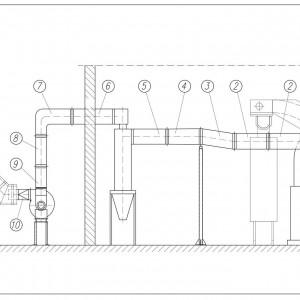

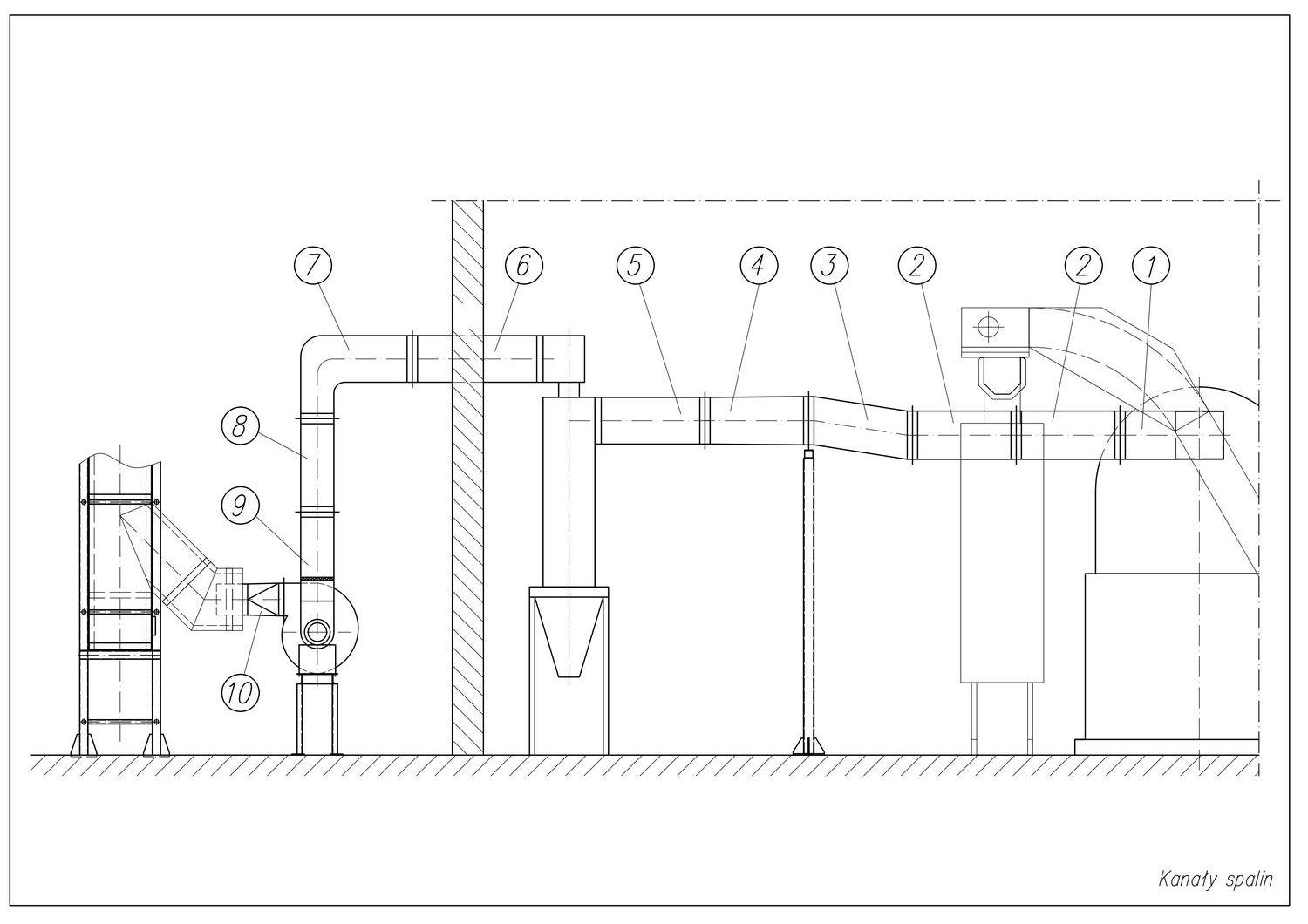

Rysunek techniczny kotłowni 14
